电机

  • 电机型号22SYK6180.P
  • 引出方式引出片
  • 电机电刷石墨
  • 电机轴承滑动轴承
  • 参数下载PDF 文件
运行参数(25C)

标称功率
W

7.3

最大效率
%

80

额定电压
Volt

15

电机连续运行区域上线 电流
mA

635

电机电阻±10%
Ohm

5.31

转矩
mNm

10.85

空载转速±10%
rpm

8300

转速
rpm

6434

空载电流≤125%
mA

30.0

功率
W

7.305

速度常数
rpm/V

553

机械时间常数
ms


转矩常数
mNm/A

17.08

转动惯量
gcm2


堵转电流
mA

2835

电感
mH


堵转转矩
mNm

48.26

重量
g

56

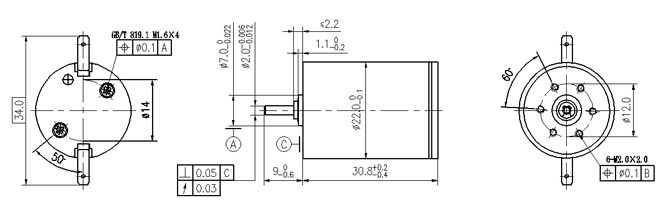

外形尺寸(毫米)

特性曲线示意图

注意事项

Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙)

0.050.15 mm
Max. sleeve bearing loads/滑动轴承最大载荷







Axial (dynamic)/轴向(动态)




1.0N

Radial (4 mm from jamming ring)/径向 (卡簧外4mm)



2.7N

Force for press-fits (static)/最大允许安装力 (静态)



80N
Max. radial play sleeve bearing/滑动轴承最大径向间隙


0.02 mm
Ambient temperature range/环境温度范围




-20+65
Max. rotor temperature/转子承受最高温度




+85
Weight of motor/电机重量




56g
Options:gearbox and ball bearings/其它可选项:减速器和滚动轴承
